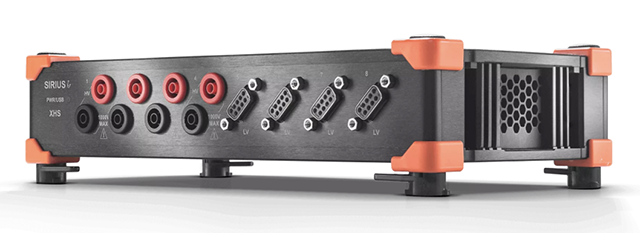

SIRIUS XHS高速數據采集系統

SIRIUS XHS 是一種采用新型混合 ADC 技術，能夠進行高帶寬瞬態記錄 (15 MS/s) 和超高動態、抗混疊數據采集的高速數據采集系統。

配備了 USB 3.0、GLAN、XCP、CAN 和 OPC UA 等多種數據接口，具有PTP同步功能，可實現開放和靈活的系統連接。

亮點:
混合 ADC 技術：提供兩全其美的服務。 24 位 ADC 系統的高動態無混疊采集速率高達 1 MS/s，16 位 ADC 的高帶寬 (5MHz) 高達 15 MS/s。 每個通道的模式都可以通過軟件選擇。
5MHz 帶寬和 15MS/s 采樣率：高達 15 MS/s 的采樣率和 5 MHz 的帶寬可捕獲低至微秒級的瞬變。 每個模擬輸入通道的采樣率均可通過軟件選擇。
無失真濾波的高動態數據采集系統：無失真濾波可實現動態范圍高達150dB的信號的上乘采集。
上乘的同步：用戶可以選擇一些通道保留高帶寬而另一些通道使用抗混疊濾波模式，設備全新設計的濾波方式使所有采集信號在時間上具有零相移，數據上乘對齊。
主流的數據接口：千兆網絡接口支持設備通過 PTPv2 協議進行分布式同步采集。 USB3.0 接口可以與計算機快速連接，實現高速的數據傳輸。
開放式協議支持：使用開放式 OPC UA 行業標準協議，可以將數據傳輸?shù)饺魏沃鳈C。同時數據可并行通過 XCP 協議發送，從而允許連接到 ECU 標定軟件，例如 ETAS INCA 或 Vector Canape。
高電氣隔離：高達 CATII 1000V 的通道間隔離和通道對地隔離。這可以防止系統因電壓過高而損壞并避免接地回路。
極小的外形尺寸：與標準SIRIUS模塊同尺寸的機箱，用戶可以輕松地將SIRIUS XHS和筆記本電腦一起攜帶在背包中，進行現場測量。
屢獲殊榮的Dewesoft X數據采集軟件，終身免費升級：標配易于使用但功能豐富并屢獲殊榮的Dewesoft X數據采集軟件。該軟件的所有升級都是長久免費的，沒有隱藏的許可或維護成本。

相同的外觀但全新設計的心臟和大腦:
新的SIRIUS XHS 在外觀上與原有產品并無差異，但是在內部，它是全新的猛獸。一切都是全新的，從頭進行設計，作為面對數據采集未來的**武器：
全新開發的ADC轉換 技術，能夠以15MS/s的采樣率工作。我們稱其為 混合ADC技術。
完全遵循新混合ADC轉換器功能的全新放大器。
我們使用了一個功能更強大的新型 FPGA，帶有一個運行Linux 操作系統的 ARM 處理器。
一種具有更好的電氣隔離技術的新型主板，用于通道間和通道對地隔離。
新的數據傳輸接口（USB3.0和GLAN）可支持更高的數據采樣率。

混合 ADC 技術
數采界一直有一個爭論。哪種ADC轉換器更好？逐次逼近ADC 還是 Delta-sigma ADC？好吧，現在不再重要了。 SIRIUS XHS 引入了一種稱為混合ADC 的新 ADC 技術。該技術允許用戶為每個模擬輸入通道選擇三種操作模式：
高帶寬模式：5MHz 帶寬和15 Ms/s 采樣率，SIRIUS XHS 可以上乘地采集脈沖，階躍和方波信號，而不會產生振鈴或過沖。這種模式非常適合瞬態記錄和功率分析.。這種采集模式通常在逐次逼近ADC 中找到。
高動態抗混疊模式：在高達 150dB 的動態范圍內，可以獲取高達 1Ms/s 的數據。這種抗混疊濾波器的帶寬接近奈奎斯特標準，可用于聲音和振動等信號的頻域分析。此方式類似于經典的 Sigma-Delta ADC.
按照今天的標準，您需要兩個完全獨立的 DAQ 設備來進行上述測量。 SIRIUS XHS DAQ 系統使您可以獨立選擇每個通道的采樣率，從而確保所有測量都符合應用的需求。所有新放大器均遵循該新型混合 ADC 轉換器的功能。所有模式都可在一臺設備中使用，也可以并行方式以彼此完全同步的不同速率采集兩個通道數據。

優異信號調理放大器
SIRIUS XHS 設備可以任意選取支持的前端放大器進行搭配，來構成輸入通道配置：
SIRIUS XHS HV： 高電氣隔離的 CATII 1000V 輸入。該放大器量程從 20V 至 2000V，可直接對此峰值范圍內的電壓進行測量，帶寬為 5MHz，精度可達  0.03％。該放大器非常適合直接測量高壓信號。
SIRIUS XHS LV： 高電氣隔離電壓輸入。該放大器量程從 0.05V 至 100V，帶寬為 5MHz，精度可達0.03％，并能對傳感器進行供電。該放大器非常適合直接連接低壓信號和電流傳感器。
SIRIUS XHS-ACC：高隔離的 IEPE / ICP 和電壓輸入放大器，具有 2 mA…20 mA 的激勵電流和 TEDS 支持，并具有高溫穩定性。
兩種放大器的本底噪聲、共模抑制、增益和零點漂移等參數在同樣采樣率的情況下可與標準 DualCoreADC SIRIUS 系列產品相媲美。
這些放大器非常適合電動汽車測試，對于功率分析儀來說高精度測試是必不可少的。
聲音和振動測量所使用的 IEPE 傳感器放大器將在短期內發布，而應變和應力測量放大器將在不久的將來面世。

上乘的數據同步
如果將采用 Sigma-Delta 和 SAR（高帶寬和抗混疊）技術 AD 轉換器的通道組合在一起使用，則使用 Sigma-delta 技術的通道因其濾波器特性會產生延遲。但是，SIRIUS XHS 所選擇的濾波器通過其性質和設計，使兩種模式都可以上乘對齊和同步。
與任何其他 Dewesoft 數據采集系統設備一樣，數據可以和其他數據源同步，例如車輛總線接口（CAN、CAN FD、XCP、CCP、FlexRay）、GPS 和 IMU 設備、視頻、數字計數器等。
可以使用 PTPv2 同步方式，IRIG 或者 PPS 信號使多個SIRIUS XHS 設備彼此同步。也可以使用內部時間服務器或GPS 時間提供優良時間同步。
SIRIUS XHS 也向后兼容，并且可以與任何其他 Dewesoft 數據采集系統設備（例如：SIRIUS, KRYPTON, IOLITE, DEWE-43, ...）同步。

直觀易用
使用 SIRIUS XHS 模塊不需要任何復雜的配置設置或編程。
通過即插即用功能，智能傳感器和上等 TEDS 傳感器配合，使用 SIRIUS XHS 模塊進行測量比騎自行車更容易。您將在**時間找到正確的位置，并且隨時可以進行測量。
獲得**且豐富圖形結果比以往更加容易。只需拖放靈活的視覺顯示控件到您的顯示界面即可。瞧！它像魔術一樣工作。

開放數據接口和標準協議
SIRIUS XHS 有兩種將數據傳輸?shù)?PC 的方式：
Ethernet interface (GLAN) 用于分布式數據采集
USB 3.0 (Type C connector) 用于高速傳輸
通過使用系統高優先級 DMA 模式進行傳輸，降低系統負載，在采集數據時，僅需很低的 CPU 占用。
在當今開放的工具鏈和相互通信的世界中，設備需要支持當下主流標準的協議。 SIRIUS XHS可以通過以下標準協議并行地處理獲取的數據。
OPC UA：是行業標準。實際上，它不僅僅是一個標準，它還是一個上乘的框架，可以在任何系統中描述和設置設備，包括SCADA，MES，ERP，移動設備等。
XCP：從 1.4 版開始，XCP 成為汽車行業中非常強大的數據交換接口協議。 在現代電動汽車時代，所需的采樣率比以往任何時候都高得多，1 GBIT XCP 接口允許以高達 1 M/秒的速度傳輸數據。
CAN and CAN FD：車輛總線系統可以通過CAN FD接口讀取，而測量數據也可以通過這種“黃金”標準協議進行傳輸。
開放數據接口和標準協議

功率分析儀和電能質量分析儀
SIRIUS XHS 設備是下一代功率分析儀和電能質量分析儀設備的上乘結合，具有非常高的測量精度。
Dewesoft X 數據采集軟件不僅會存儲所有連接通道的原始數據，還會自動計算功率參數如P、Q、S、D、Cosφ、功率因數，以及每個諧波的功率參數 P、Q、cosφ。此外也可以在軟件集成的功率分析模塊中設定計算其他相關電源參數。
每個計算出的參數都可以在一系列電力相關的虛擬儀表中進行顯示，也可以通過數字表和曲線形式直觀顯示。
Dewesoft X 軟件支持使用計算機顯卡（GPU）作為多線程計算平臺，電力模塊通過此功能可以以 15 MS/s 的采樣率實時完整計算所有電力參數。
了解有關 SIRIUS XHS 和功率測量的更多信息。


集成 DC-CT 電流傳感器的電動汽車功率測量裝置

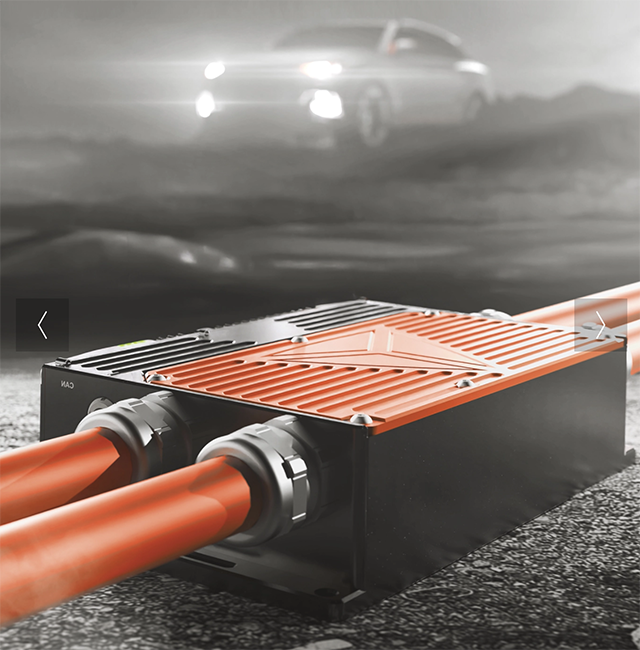

SIRIUS XHS-PWR 是一款數據采集系統設備，專門用于車載電流、電壓和功率的直接測量。它集成的 DC-CT 電流傳感器，可在苛刻的應用中進行非常**的電流測量，例如非常高的電流峰值以及泄漏電流測量。
電流傳感器使用了基于 Plati?e 通量傳感器的 DC-CT 特殊技術。它代表了電流感應技術，範圍從 50A 到 2000A，具有 500 kHz 的寬帶寬和終極性能。 在低功耗操作下可實現出色的線性度、精度、準確度、對外部磁場的抗擾度、低偏移、極低的溫度漂移。它代表了新的電流感應技術，量程從 50A 到 2000A，具有 500 kHz 的帶寬和超級性能。 在低功耗操作下可實現出色的線性度、精度、準確度、對外部磁場的抗擾度、低偏移和極低的溫度漂移。
該設備還可以直接測量高達 2000V 峰值的電壓（CAT II 1000V）和高達 5MHz 的帶寬。
該設備非常緊湊，非常適合直接安裝在車輛中，且電源線穿過該設備。它具有IP65環境防護等級，可在惡劣的環境和惡劣的駕駛條件下使用。
進一步了解請參閱 新型 DC-CT 電流傳感器技術及其工作原理


通道間電氣隔離
SIRIUS 儀器具有高電氣隔離包括：通道間、道對地隔離（±1000 V），甚至包括隔離傳感器激勵。
使用這種類型的隔離，測量高壓電勢和高共模電壓就不會產生問題。如果使用非隔離傳感器采集振動、溫度或其他類型的信號，傳感器安裝位置的電勢如果與數據采集系統的接地存在高電勢，進行測量也是**的。在這種情況下，非隔離數據采集系統可能會造成元器件損壞或產生錯誤的測量結果。使用 SIRIUS 隔離技術，無需擔心此類細節。
數字隔離還有另一個很大的優勢-保留放大器的頻率帶寬。 SIRIUS 提供“無憂”的測量，更低的噪聲，無接地環路以及更佳的信號質量。
對性價比要求高、無很高需求的應用，SIRIUS 還提供僅具有通道電源隔離的功能，而沒有通道-通道隔離的版本。

擴展性和分布式

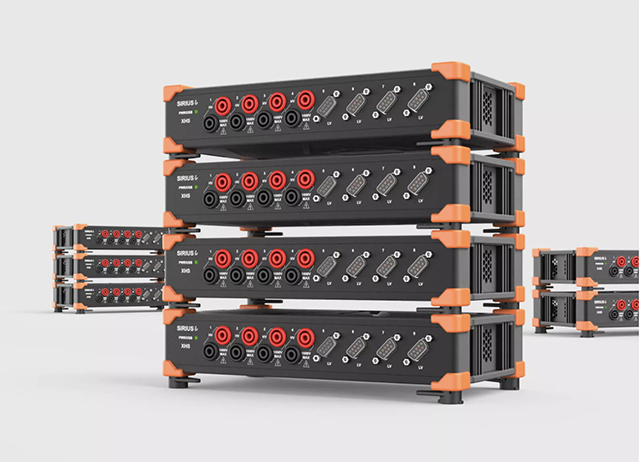

SIRIUS XHS 模塊可以用作獨立的數據采集系統模塊，也可以通過簡單的串聯機制將它們堆疊并以菊花鏈形式鏈接到更大的通道數系統中。
對于分布式系統，您可以通過 GLAN 接口輕松配置 SIRIUS XHS 設備，通過此接口，單根RJ45電纜同時完成數據傳輸和高精度時鐘同步功能。

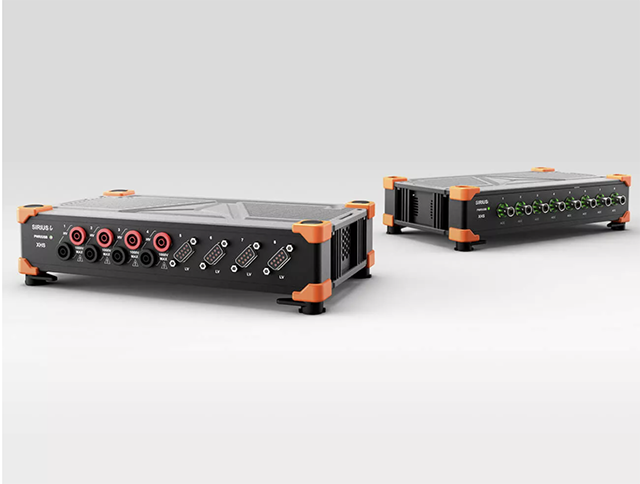

您不僅可以組合使用多個 SIRIUS XHS 設備，還可以將它們與其他 Dewesoft 數據采集系統相組合，例如：SIRIUS、KRYPTON、或IOLITE。
使用多臺儀器的配置就像使用一臺儀器一樣簡單。


免費提供數據采集軟件

所有 Dewesoft 數據采集系統均免費提供屢獲殊榮的 DewesoftX 專業版 數據采集軟件。DewesoftX 是世面上先進且易于使用的數據采集和信號處理軟件。 DewesoftX 的靈活性和不斷增加的信號處理功能將幫助您解決所有測試和測量需求。與其他 DAQ 系統相比，我們的DAQ 軟件為您提供了許多優勢。即插即用，硬件自動檢測，智能 TEDS 傳感器，上等存儲、實時顯示以及強大的數學庫等功能將把測量和分析功能不斷提升到新的水平。
